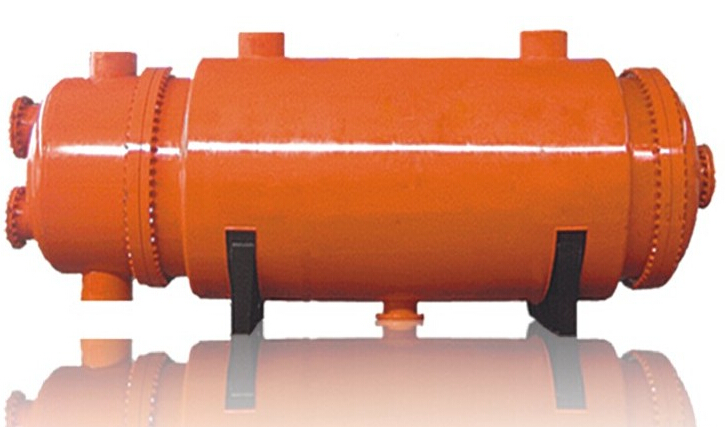

管殼式換熱器

  • 產品名稱: 管殼式換熱器
  • 產品分類: 管殼式換熱器系列
  • 公司名稱: 濟南澤宇機電設備有限公司
  • 型號規格:
  • 產品用途:
  • 產品價格: ¥0.0
  • 添加時間: 17/08/15
  • 分    享:
產品詳情
詢盤


   管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單,操作可靠,可用各種結構材料(主要是金屬材料)制造,能在高溫、高壓下使用,是目前應用很多的類型。
    管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上。進行換熱的冷熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。為提高管外流體的傳熱分系數,通常在殼體內安裝若干擋板。擋板可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊,管外流體湍動程度高,傳熱分系數大;正方形排列則管外清洗方便,適用于易結垢的流體。
    流體每通過管束一次稱為一個管程;每通過殼體一次稱為一個殼程。圖示為簡單的單殼程單管程換熱器,簡稱為1-1型換熱器。為提高管內流體速度,可在兩端管箱內設置隔板,將全部管子均分成若干組。這樣流體每次只通過部分管子,因而在管束中往返多次,這稱為多管程。同樣,為提高管外流速,也可在殼體內安裝縱向擋板,迫使流體多次通過殼體空間,稱為多殼程。多管程與多殼程可配合應用。


以上是關于管殼式換熱器廠家,管殼式換熱器價格的詳細介紹
